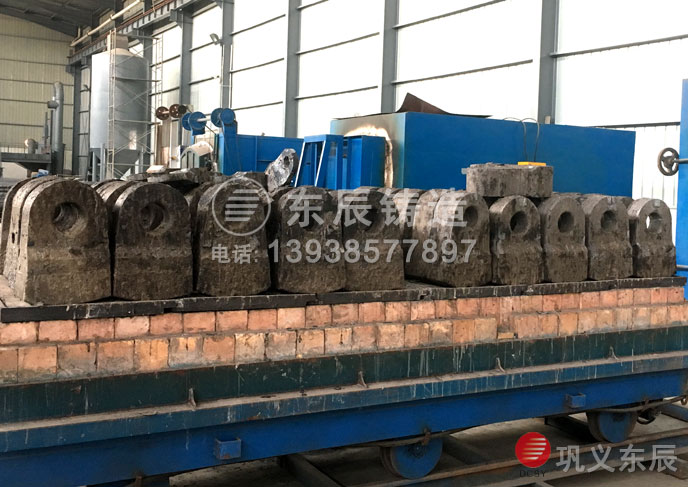

破碎機高鉻錘頭硬度優良，是一種*的耐磨材料，在有支持錘架的細碎機（第三代制砂機）和反擊式破碎機上得到了廣泛應用，但高鉻合金韌性較差，在沒有錘架支撐的情況下容易發生斷裂。高鉻雙液復合錘頭，即錘柄使用韌性強的合金鋼，錘頭工作區使用高鉻合金，將兩者復合起來，使錘頭頭部具有高硬度，而錘柄部具有高韌性，充分發揮兩種材料的各自優點而克服單一材料的缺點，滿足錘頭使用性能要求。特別適用于破碎高硬度物料，如石英石、玄武巖等。但其制造工藝復雜，工藝要求較嚴格，價格較高。
“雙液澆注一變換鑄型”鑄造工藝的主要優點：
(1)對鑄型安放水平度要求不高，并無需采用定量澆包，方便了現場工人操作；采用金屬型箱，可消除采用砂箱易產生的疏松、落砂、甚至塌箱的現象，并且可使?jié)沧⒌母咩t鑄鐵金屬液冷卻速度加快，對細化晶粒、阻止碳化物顆粒長大有利。
(2)金屬型箱的采用，使得結合面形狀不再局限于平面，它可按照具體顎板結合面形狀要求設計，如對顎板的結合面可設計成波浪型 ，這樣可以增加雙金屬層結合面積，使得雙金屬問結合更為牢同對動顎板，還可再根據其縱向形狀設計成弧形結合面，這樣可以減輕零件重量，有效地利用金屬。
(3)在采用本工藝方法時，由于是在觀察到高鉻鑄鐵完全凝固后，再澆注碳鋼，因此決不會產生兩種金屬液體的沖混現象，避免了第二次金屬澆入時間控制的盲目性，能較好地保證兩種金屬完全冶金結合, 雙金屬結合層厚度比較均勻。
方案：
1：鑄型分別由砂型下箱。
2、金屬型上箱。
3、和砂型上箱。
4、三部分組合而成。
鑄件形成過程中，先由砂型下箱。
1、金屬型上箱。
2、合箱后構成顎板齒部高鉻鑄鐵耐磨層鑄型型腔，澆注*種高鉻鑄鐵金屬液，在高鉻鑄鐵層凝固后的高溫狀態下，將金屬型上箱去除，在原位合上砂型上箱。
3、構成雙金屬顎板碳鋼層鑄型型腔，再澆注碳鋼金屬液。在高溫碳鋼液的沖刷下，已凝固的高鉻鑄鐵表面形成一層薄的熔融高鉻鑄鐵液體，冷卻后，它與碳鋼液體可形成良好的冶金結合。
方案2：雙金屬復合襯板的結構-工作面采用高鉻鑄鐵，非工作面采用*碳鋼，中間隔板采用低碳鋼 。
工藝設計：對于立澆雙金屬的鑄造工藝，采用中間隔板是這種工藝的特點．隔板做成圓弧狀，與襯板的非工作面成同心圓?。舭逦恢梅胖迷谝r板波谷厚度的1／2處，隔板的厚度約為2mm．在中間隔板的兩側，各建立一個澆冒口系統，形成雙澆冒口系統．在設計澆冒口系統時，采用階梯式澆注系統，同時要避免金屬液直接沖擊中間隔板．澆注前隔板需要經過90％的鹽酸清洗干凈，烘干后再放人砂箱．隔板的固定，可采用一般鑄件 常用的冷鐵的固定方法或其它固定方法，澆注時不容移動．高鉻鑄鐵和碳鋼分別在熔煉爐中熔煉，高鉻鑄鐵的熔煉溫度在1520oC左右，碳鋼的熔煉溫度在1600oC左右。
澆注時，高鉻鑄鐵的澆注溫度在1400oC左右，碳鋼澆鑄溫度在1500oC左右．通過隔板兩側的雙澆冒口同時進行澆注．在澆注過程中要求兩種金屬液面在隔板兩側等速緩慢上升，即兩液面的瞬時位置高度一致，以減少隔板兩側的壓力差．因為壓差會引起隔板向壓力小的一側傾斜，增加耐磨層厚度的不均勻性；同時也會使液面高的金屬通過隔板與型腔的空隙，向液面低的一側滲流，影響鑄件的成分與組織均勻因此，在澆注過程中需要很好的控制兩種金屬的澆注速度。
